SOLENE est un ensemble d’outils logiciels de simulation du microclimat urbain (bilans radiatifs, thermiques, aérauliques, etc.) développés depuis les années 1990 au sein du CRENAU.

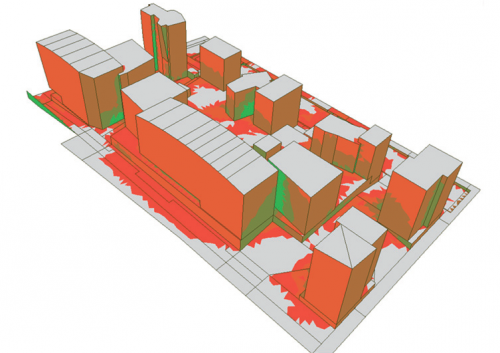

Site du Tripode à Nantes : Dans le cadre d’une démarche bioclimatique, l’objectif de l’architecte était de s’assurer que les choix effectués permettaient de contrôler les besoins en énergie, tout en veillant au confort des usagers. Ici, simulations de l’énergie solaire directe maximale reçue en juin sur les surfaces horizontales et verticales. Crédits photo : Francis Miguet

Site du Tripode à Nantes : Dans le cadre d’une démarche bioclimatique, l’objectif de l’architecte était de s’assurer que les choix effectués permettaient de contrôler les besoins en énergie, tout en veillant au confort des usagers. Ici, simulations de l’énergie solaire directe maximale reçue en juin sur les surfaces horizontales et verticales.
Crédits photo : Francis Miguet

Initialement dédié aux calculs d’ensoleillement, d’éclairement et de rayonnement thermique des projets architecturaux et urbains, la plateforme SOLENE permet aujourd’hui de simuler l’influence des divers choix d’aménagement urbain à l’échelle d’un quartier sur :

  • les températures de surface
  • le confort extérieur
  • la consommation énergétique des bâtiments
  • l’atténuation de l’effet de l’ilot de chaleur urbain
  • la transformation des lieux et des paysages urbains (par des analyses systématiques des visibilités).

L’influence de la végétation en ville, du choix des matériaux de construction, de l’évolution de la forme urbaine sont donc autant d’études pouvant être menées avec cet outil qui permettent d’apporter des éléments de réponses aux problématiques liées au changement climatique.

SOLENE brings together a set of urban microclimate simulation tools (radiation budgets, thermal and aeraulic balances), developed since the 1990s by CRENAU.

Site du Tripode à Nantes : Dans le cadre d’une démarche bioclimatique, l’objectif de l’architecte était de s’assurer que les choix effectués permettaient de contrôler les besoins en énergie, tout en veillant au confort des usagers. Ici, simulations de l’énergie solaire directe maximale reçue en juin sur les surfaces horizontales et verticales. Crédits photo : Francis Miguet

Tripod Site in Nantes: within a bioclimatic approach, the architect’s goal was to make sure that all the choices made could control the energy needs while ensuring the users’ comfort. Here, maximum direct solar power simulations, received in June on the horizontal and vertical surfaces. Photo: Francis Miguet

Originally dedicated to the urban and architectural projects’ solar and light access and thermal radiation calculations, the SOLENE platform can nowadays simulate the impact of urban planning choices on a neighbourhood scale about:

  • Surface temperatures
  • Outdoor comfort
  • Buildings’ energy consumption
  • Mitigation of the urban heat island effect
  • Transformation of urban sites and landscapes (with systematic analysis of visibilities).

The impact of urban vegetation, of the choices of construction materials, of the evolution of urban form are as many studies that can be carried out with this tool and provide elements of a response to issues related to climate change.

T4SU - Tools 4 Sketchup : Visualizing Visibility

T4SU permet d’évaluer certains facteurs physiques d’ambiance de l’espace urbain comme de l’espace architectural, par le biais d’une analyse systématique des visibilités.

T4SU est un plugin SketchUp, implémenté dans Ruby, qui donne la possibilité de :

  • coupler SketchUp avec le logiciel de simulation SOLENE ;
  • réaliser plusieurs analyses morphologiques (visuelles) dans le tissu urbain.

Les analyses peuvent être divisées en deux groupes :

  • analyses subjectives, relatives aux études de visibilité telles que les isovists
  • analyses objectives, relatives à la vue du ciel et à celles du soleil.

Informations : Thomas Leduc



T4SU (Tools for SketchUp) is a SketchUp plugin, implemented in Ruby, that gives you the capability:

  • To couple SketchUp (the well-known CAAD tool) with the SOLENE simulation software,
  • To achieve several (visual-based) morphological analyses in the urban fabric.

The analyses can be further split into two groups :

  • subjective analyses, pertaining to first-person visibility studies such as isovists
  • objective analyses, pertaining to sky views on one hand, and sun views on the other.

Information: Thomas Leduc

Research with the SOLENE tool

Les dernières thèses

Des exemples de projets de recherche

  • MERUBBI : Méthodes d’Exploitation des Ressources Utiles du Bâtiment Bioclimatique dans son îlot (Methods for exploiting useful resources of a bioclimatic building in its built environment)
  • URBIO : Biodiversité Urbaine : vers une approche intégrée des services écosystémiques dans les aires urbaines
  • Lyon Confluence phase 2 : étude d’impact du projet d’aménagement.
  • VegDUD : Rôle du végétal dans le développement urbain durable.
  • MUSCAD : Analyse multi-échelle de la micro-climatologie d’un quartier
  • CONCERTO 2 : Procédures et stratégies énergétiques pour la construction et la réhabilitation des bâtiments – Phase 1 Site du Tripode Ile de Nantes.

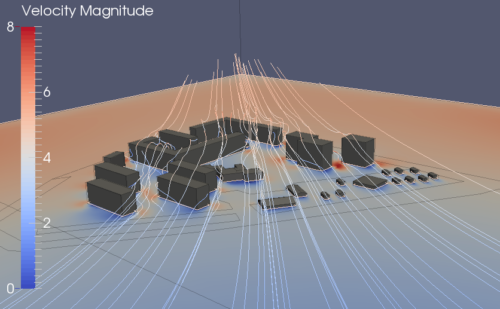

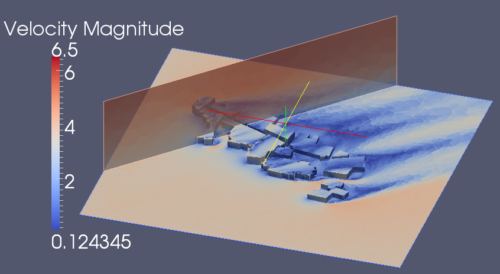

Simulation de l'écoulement d'air dans le secteur de la rue Saint Michel à Guérande réalisée avec Code_Saturne. Vent provenant du nord-est avec une vitesse de 4m/s. Crédits photo Benjamin Morille

Simulation de l’écoulement d’air dans le secteur de la rue Saint Michel à Guérande réalisée avec Code_Saturne.Vent provenant du nord-est avec une vitesse de 4m/s / Airflow simulation in the rue Saint Michel zone in Guérande, with Code_Saturne. Wind from the northeast at 4m/s.
Photo Benjamin Morille

Latest theses

Examples of research projects

  • MERUBBI: Methods for exploiting useful resources of a bioclimatic building in its built environment.
  • URBIO: Urban biodiversity: towards an integrated approach of ecosystem services in urban areas.
  • Lyon Confluence phase 2: planning project’s impact assessment.
  • VegDUD: vegetation’s role in sustainable urban development.
  • MUSCAD: multi-scale analysis of a neighbourhood’s microclimatology.
  • CONCERTO 2: energetic processes and strategies for buildings’ construction and rehabilitation – First phase Tripod Site, Île de Nantes.

SOLENE workshops

Les formations à SOLENE s’inscrivent dans le cadre d’une volonté d’animation de la communauté des utilisateurs de SOLENE. Elles s’adressent aux acteurs de la recherche et de l’ingénierie publique ou privée, architectes et urbanistes motivés par les questions abordées et désireux de prendre en main un logiciel de simulation du microclimat urbain ou d’analyse des visibilités.

Crédit photo : Benjamin Morille

Crédit photo : Benjamin Morille

The SOLENE training sessions are implemented in order to animate the SOLENE users’ community. They are targetting motivated research, public or private engineering professionals, architects and urban planners who are willing to master a simulation software about urban microclimate or analysis of visibilities.
